Cấu hình hệ thống báo cháy địa chỉ gồm:

1. Tủ trung tâm báo cháy địa chỉ.
2. Tủ hiển thị phụ( Trong trường hợp cần bổ sung điểm giám sát và điều khiển tương tự như tủ chính)

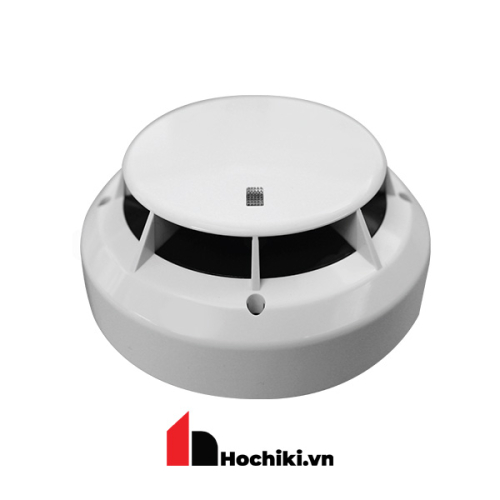

3. Đầu báo khói hay cảm biến (sensor) khói địa chỉ thông minh

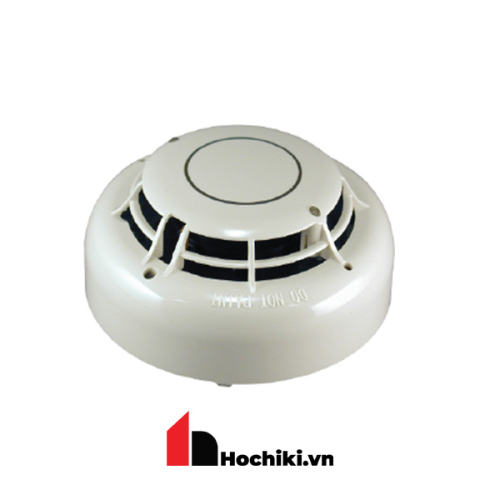

4. Đầu báo nhiệt hay cảm biến (sensor) nhiệt địa chỉ thông minh
5. Nút ấn báo cháy địa chỉ.
6. Đầu báo khói, nhiệt kết hợp địa chỉ thông minh

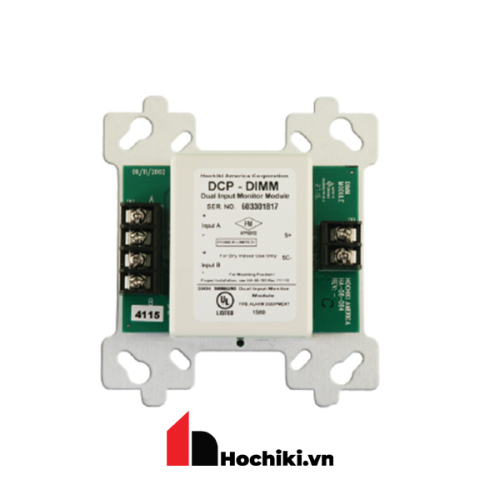

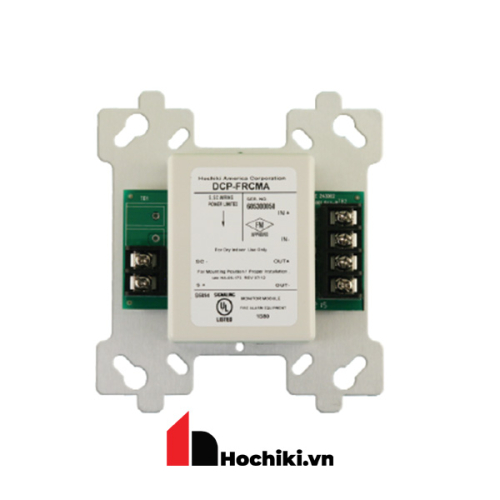

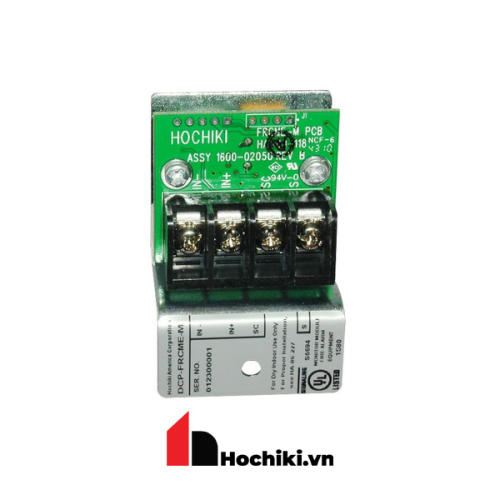

7. Module giám sát: Giám sát đầu báo thường (CZM), nút ấn báo cháy khẩn, công tắc dòng chảy, cụm bơm..vv..

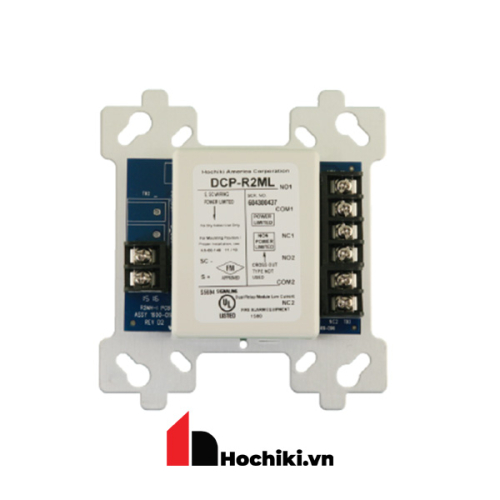

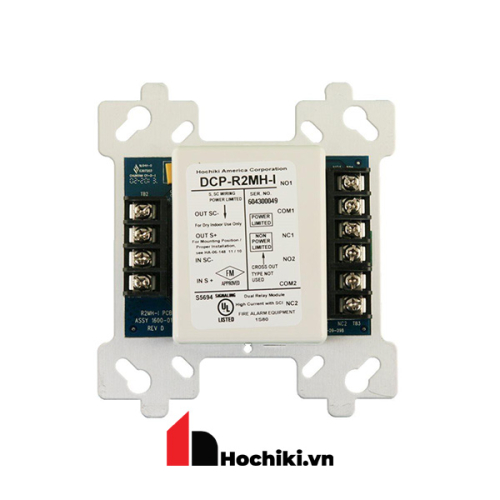

8. Module điều khiển: Điều khiển chuông đèn hay còi đèn chớp báo cháy, thang máy, tăng áp hút khói, xả khí chữa cháy...v..v.
9. Các card mở rông: Card mạng(S723) ( giao thức RTU cho dòng tủ FireNet, giao thức TCP/IP với dòng tủ L@Titued), Card mở rộng loop (S758), Card điều khiển 08 relay (S791), kết nối với máy in Printer (S768)
10. Phần mềm đồ họa thông qua card GateWay (S788), với giao thức ( giao thức RTU cho dòng tủ FireNet, giao thức TCP/IP với dòng tủ L@Titued)
11. Kết nối hệ thống BMS thông qua giao thức Modbus/BacNet
12. Tủ nguồn phụ trong trường hợp các thiết bị đầu cuối xa tủ trung tâm hoặc nguồn tiêu thụ cho các thiết bị đầu cuối lớn hơn dòng của tủ trung tâm có thể cấp: S406 cấp 5.25A, S408 cấp 10.25A
